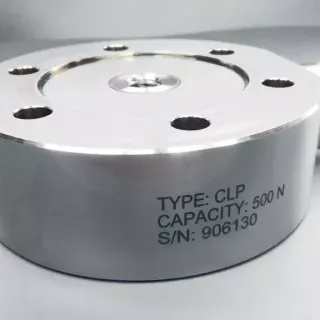

Compact Low Profile Load Cell

緊湊型薄型稱重感測器是全不銹鋼、氣密密封的稱重感測器，具有多梁內部結構和完全整合的電子裝置，可提供高水準的類比或數位輸出。這種類型的稱重感測器易於用於測量 200N (50lb) 至 5kN (1000 lb) 的拉伸或壓縮載荷，並且能夠消除可能影響精度的側向力。這種類型還使用戶能夠以電子方式設定增益和偏移（跨度和零），從而為用戶應用提供最大的靈活性。

型號：CLP

加入洽詢

型錄下載

詳細介紹

範圍	範圍	筆記
容量	200、500、1k、2k、5k N、50、100、200、500 和 1000 磅
額定輸出（RO）	1-9V 或 4-20mA 或 CAN 或 RS485 1mV/V	訂購時選擇
非線性	<= 0.1% 逆滲透率
遲滯	<= 0.1% 逆滲透率
重複性	<= 0.03% 逆滲透率
零餘額	出廠設定 ±0.1%，範圍 ±50% RO	可透過電子介面調節。詳細資訊請參閱使用手冊。
跨距	出廠設定 ±0.1%，範圍 ±50% RO	可透過電子介面調節。詳細資訊請參閱使用手冊。
溫度調零	±0.005% RO/°C
溫度變化範圍	±0.005% RO/°C
補償溫度範圍	-10°C 至 +50°C
工作溫度範圍	-40°C 至 +85°C
防護等級	IP68	全不銹鋼結構雷射焊接
橋接電阻	標稱 700 歐姆
勵磁	12-24 伏特直流電
安全過載	滿量程的 150%
材料	不銹鋼
額定負載	200、500、1000、2000、5000N
驗證載重	額定負載的150%	對校準沒有影響
極限載重	額定負載的200%	無結構失效（僅變形）
偏轉	<0.05毫米	取決於額定負載
固有頻率	>1000赫茲	取決於額定負載
爬行20分鐘以上	<= 0.03% 逆滲透率
電源	12 至 24 VDC，<40mA
絕緣電阻	=> 5 GOhm @ 50 VDC
防護玻璃	IP68	全不銹鋼結構，雷射焊接
重量	750克
連接器	模擬 O/P：8 針 M12 公頭，密封；數字 O/P：5 針 M12 公頭，密封
